內容導覽

  01 應用背景：市場占有率65%

  02 產品簡介：修磨機最新進展

  03 客戶案例：成功交付3000臺

應用背景  ▼

Application background

2023年全球新能源汽車銷量達到1465.3萬輛，據此計算，中國新能源車銷量在全球的占比高達65%。

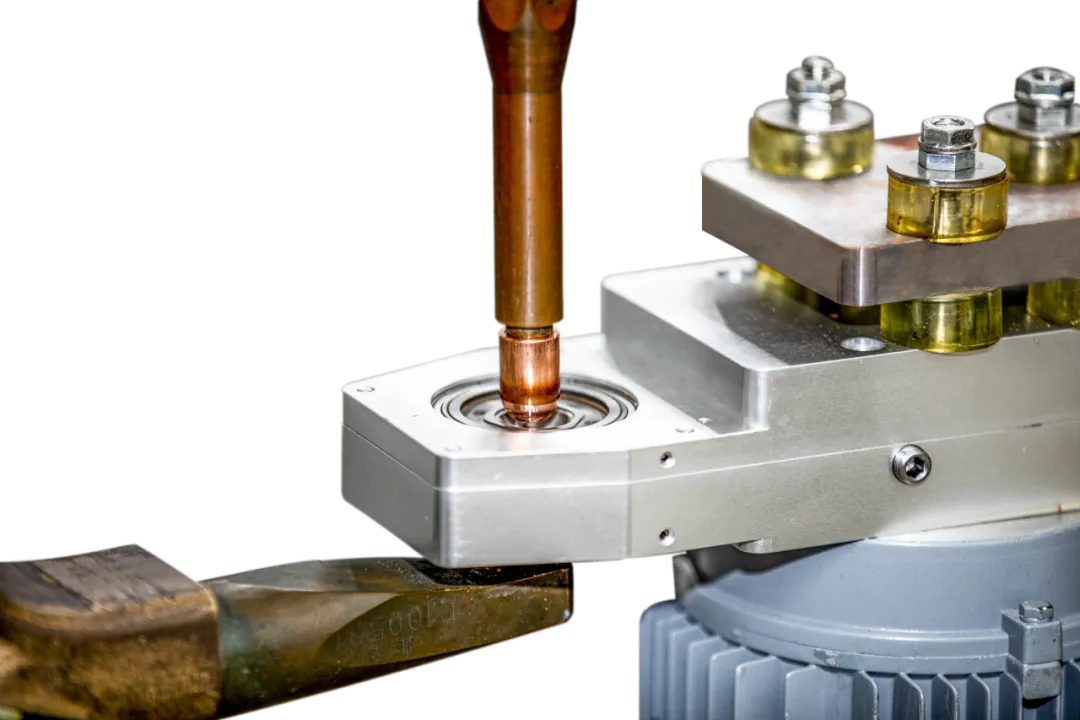

在新能源汽車制造業中，焊接工藝是白車身連接的第一大工藝。其效率和質量直接影響到整車的生產節拍和安全性。電極帽作為電阻點焊不可或缺的部件，其修磨質量也直接關系到焊接效果。

基于此，橋田智能產品團隊經過長期的積累與研發。推出橋田固定式、擺臂式修磨機，現已經應用于國內外多家知名汽車制造企業。

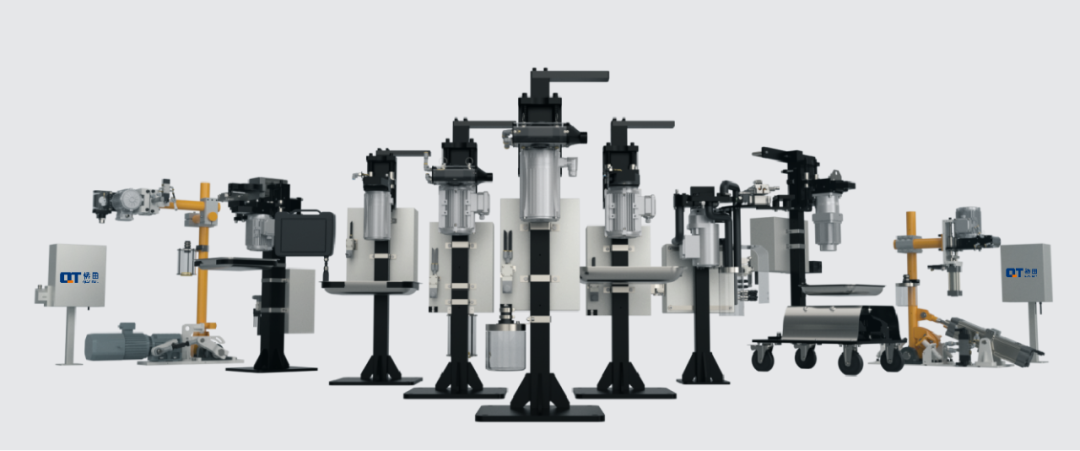

目前，橋田修磨機經過更新迭代，現全系列產品涵蓋固定式、擺臂式、移動式、修磨換帽一體機、鋁點焊修磨機、整形機等多種機型，全方位適用于不同規模和需求的生產線及特定的生產環境和技術要求。

產品簡介  ▼

Product Introduction

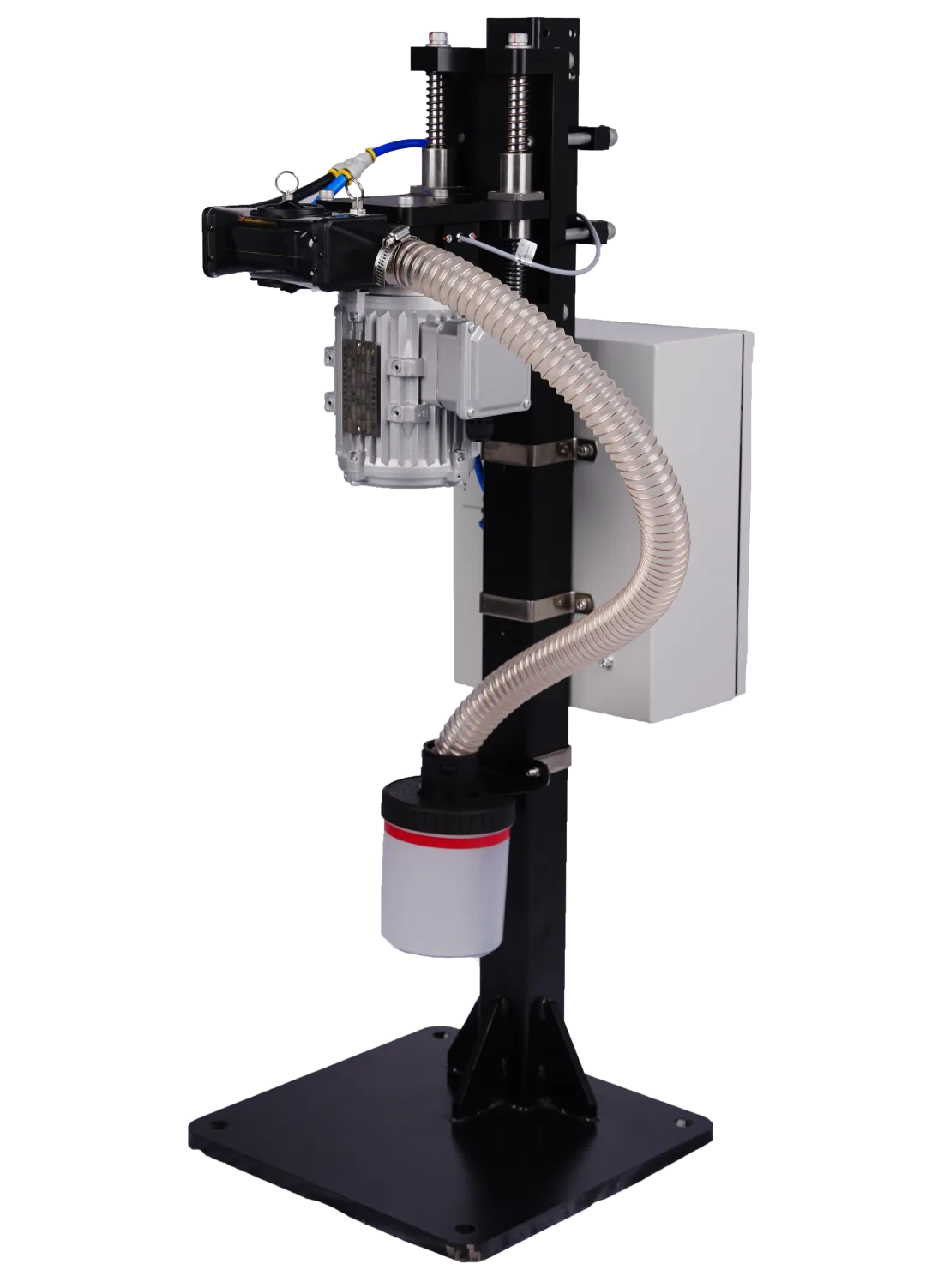

01 固定式修磨機

1.可滿足喉深≥28mm的焊鉗修磨使用;
2.漏電、過載、相序保護等多重保障，刀具具有轉動檢測功能;
3.集塵系統獲專利設計，實現集塵率95%以上;

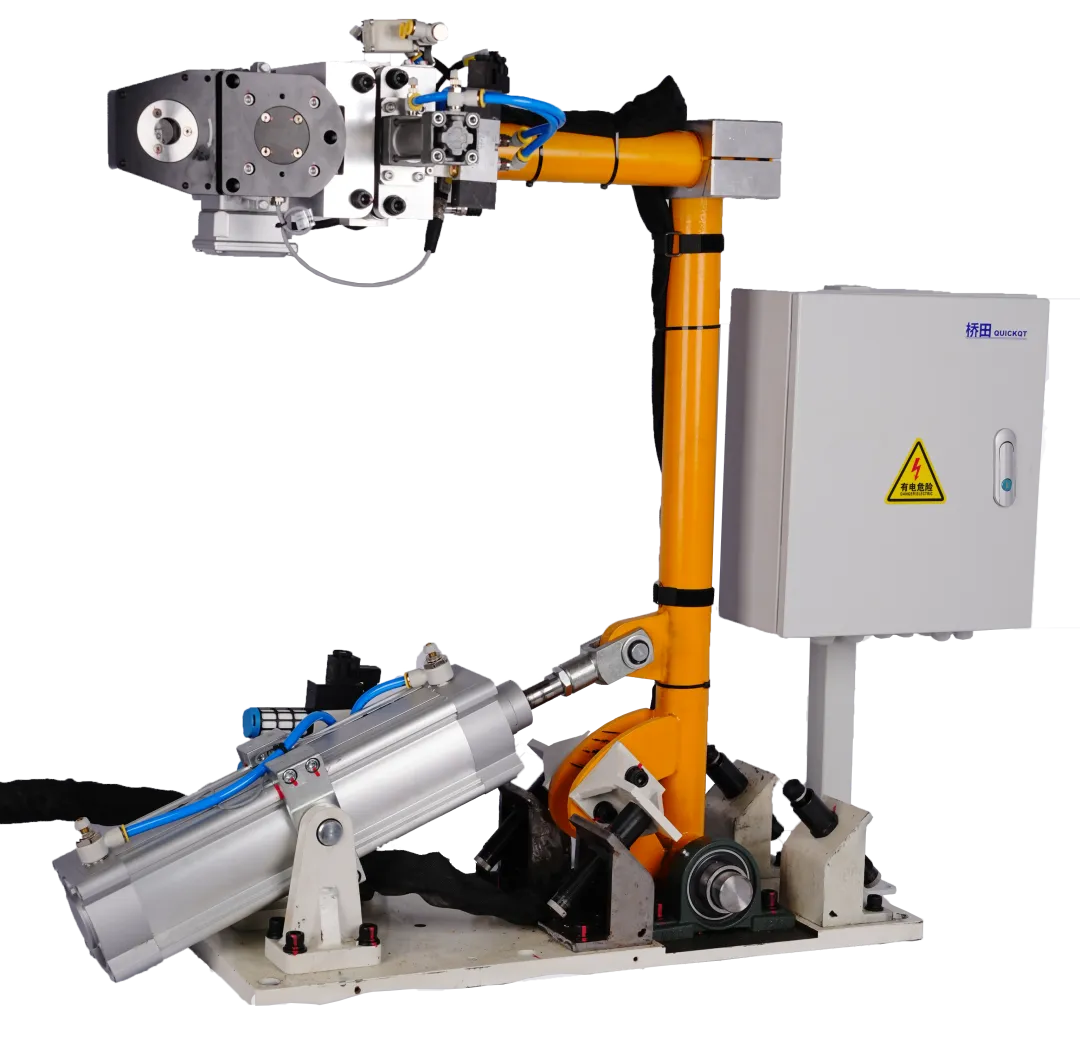

02 擺臂式修磨機

1.漏電、過載、相序保護等多重保障;

2.復合浮動，串行和并行二級浮動。氣缸浮動范圍50mm，二級彈簧浮動范圍20mm，適配現場各種工況；

3.機頭重復定位精度≤0.3mm；

4.配備專利設計集塵系統，高效的碎屑收集;

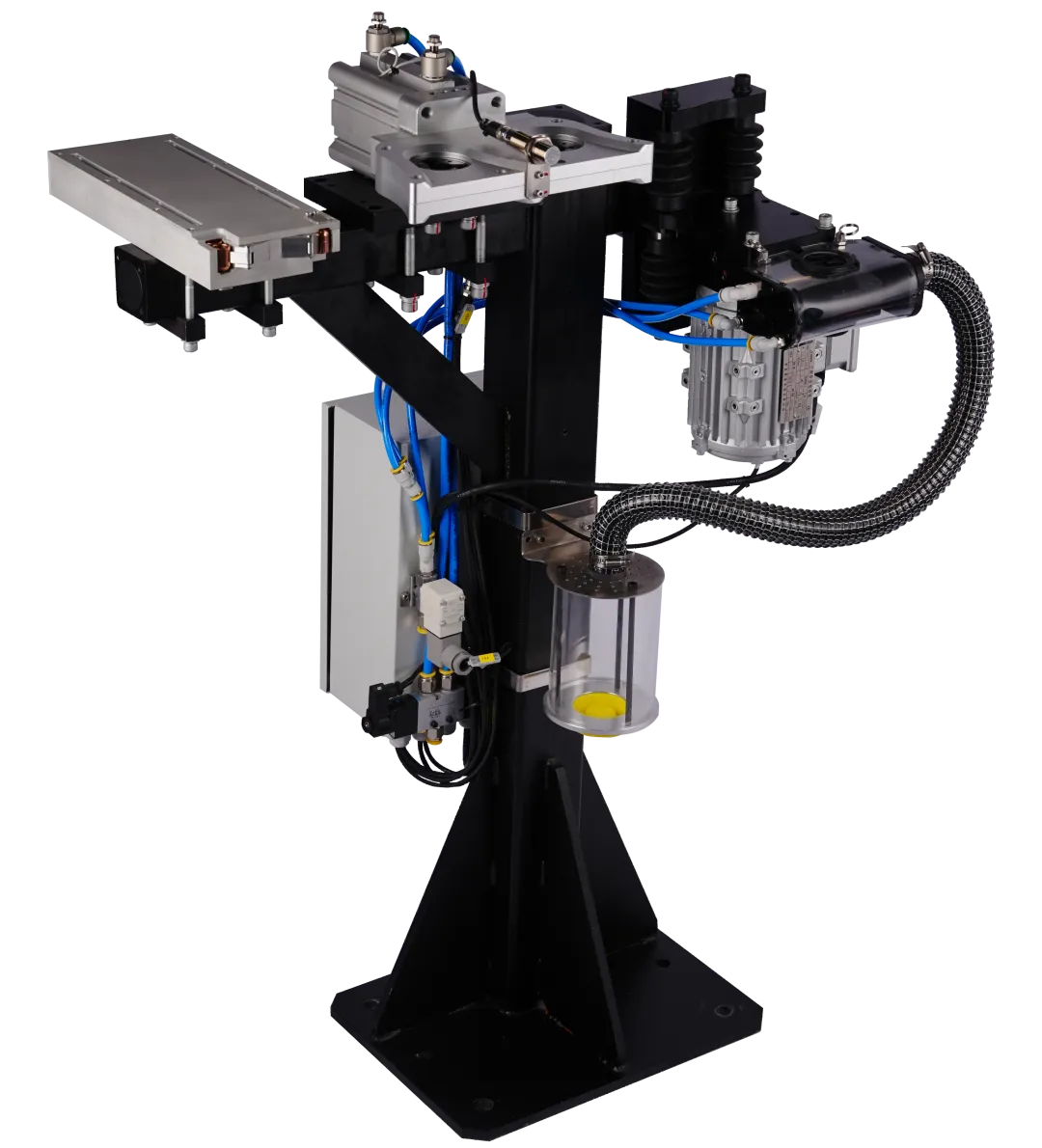

03 修磨換帽一體機

1.采用模塊化設計理念，實現拆換帽功能和修磨功能的柔性組合；

2.采用單孔氣動拆換帽結構和專利設計抱爪，實現更高的拆換帽效率和穩定性；

3.集成式換彈夾支持最高存儲15對電極帽，當數量不足時系統自動預警；

4.具有拆換帽檢測、電極帽數量監測、刀具轉動檢測三重保障；

5.支持各監測信號的單獨檢測，提高故障排查效率，生產更安心；

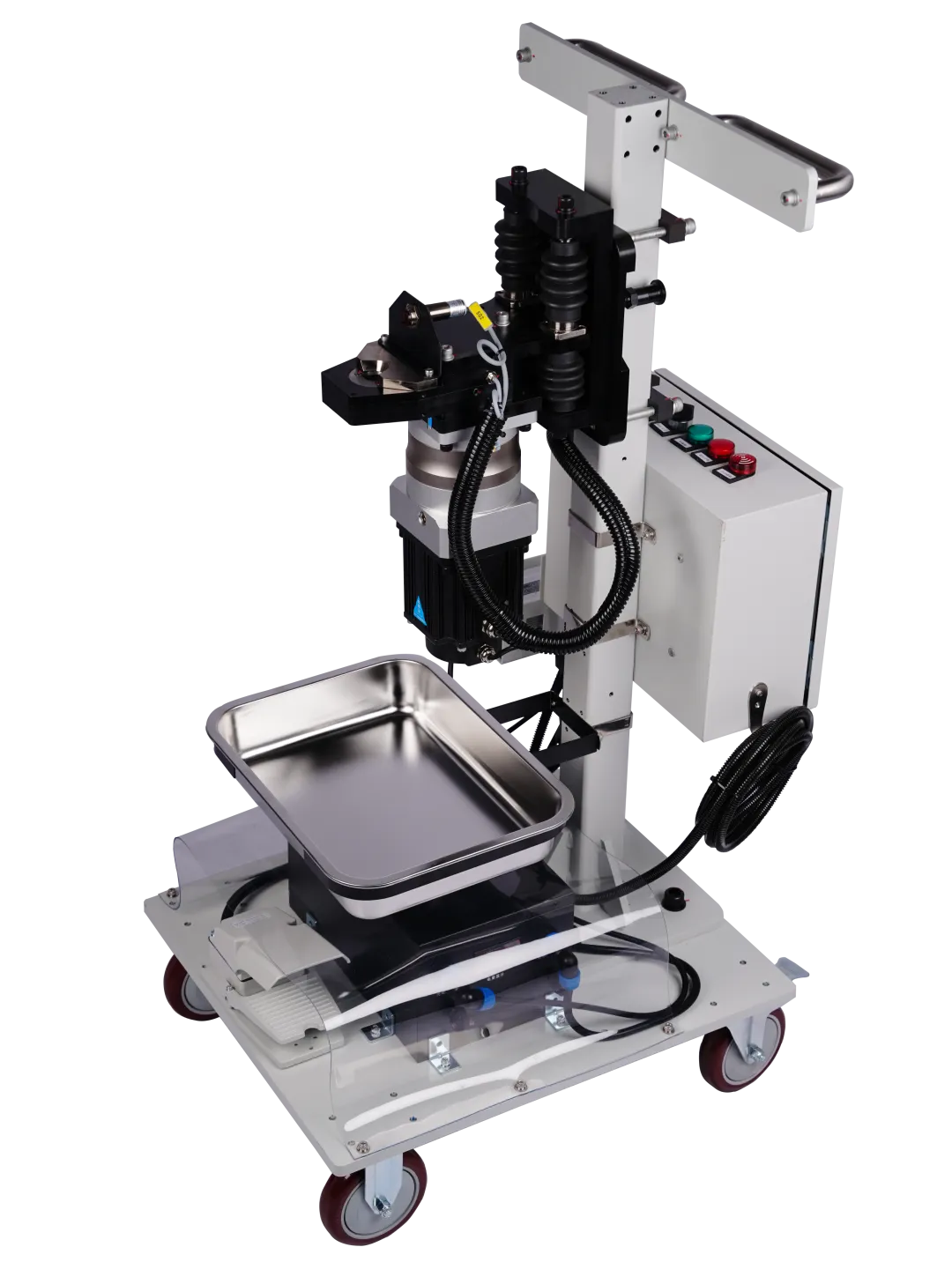

04 移動式修磨機

1.設備支持光電控制和腳踏開關兩種操作方式；

2.直流電機具有調速功能和轉動檢測，確保了修磨過程的平穩和精確；

3.同時配置停止/運轉/充電檔位選擇功能及修磨復位快插，提高使用便捷性；

4.20AH的大容量電池和BMS系統，為長時間的安全工作提供強有力支持；

05 鋁點焊修磨機

1.定制高功率電機和調速系統、專利的內吹氣集屑系統；
2.定制刀具等高端配置，為鋁合金焊接提供專業、柔性化的修磨解決方案;

06 電極帽整形機

1.修磨電極帽形狀擴大至錐帽和球帽，修磨頻率提升到40個焊點；

2.單個電極帽的理論使用壽命最高可達20000焊點，大幅度降低使用成本；

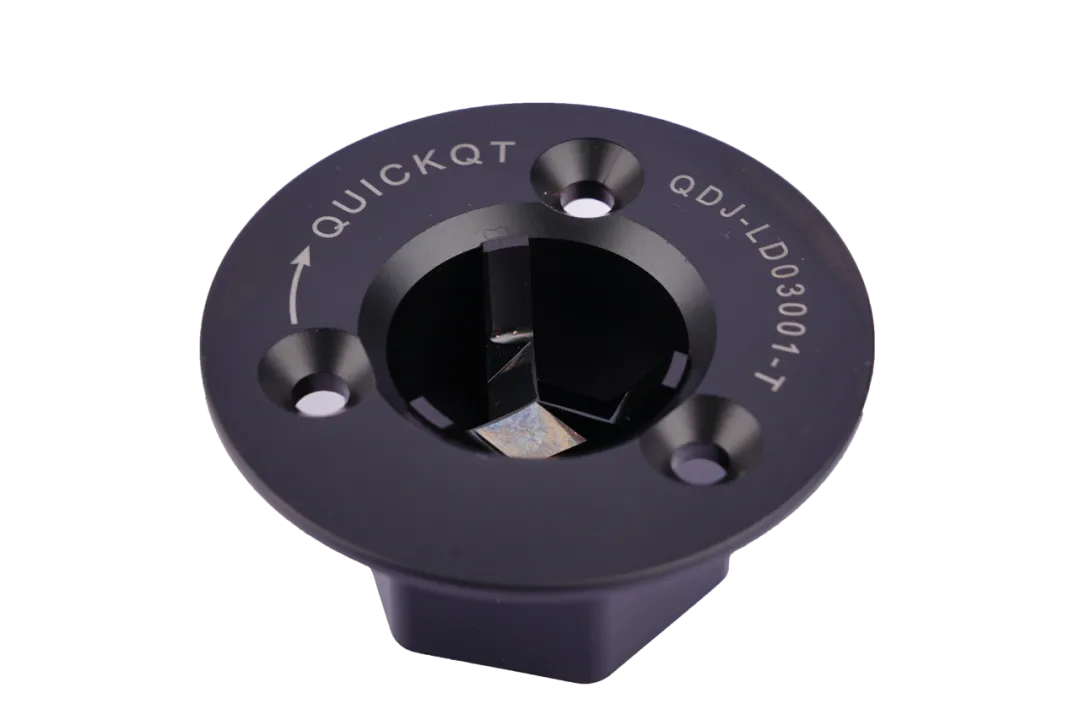

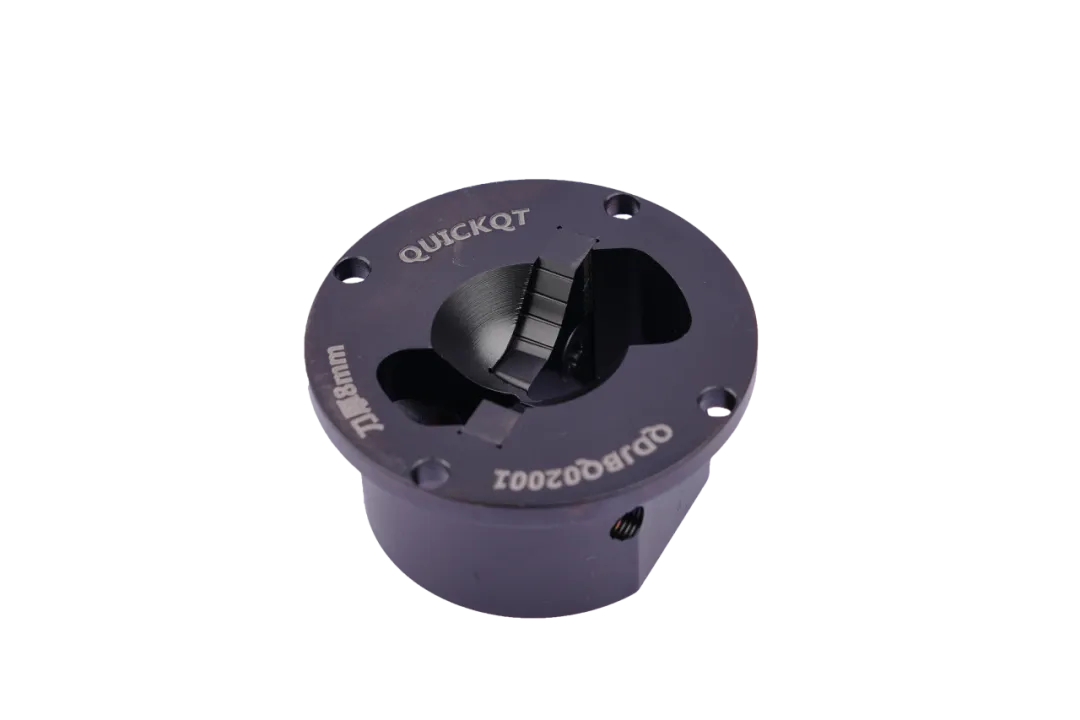

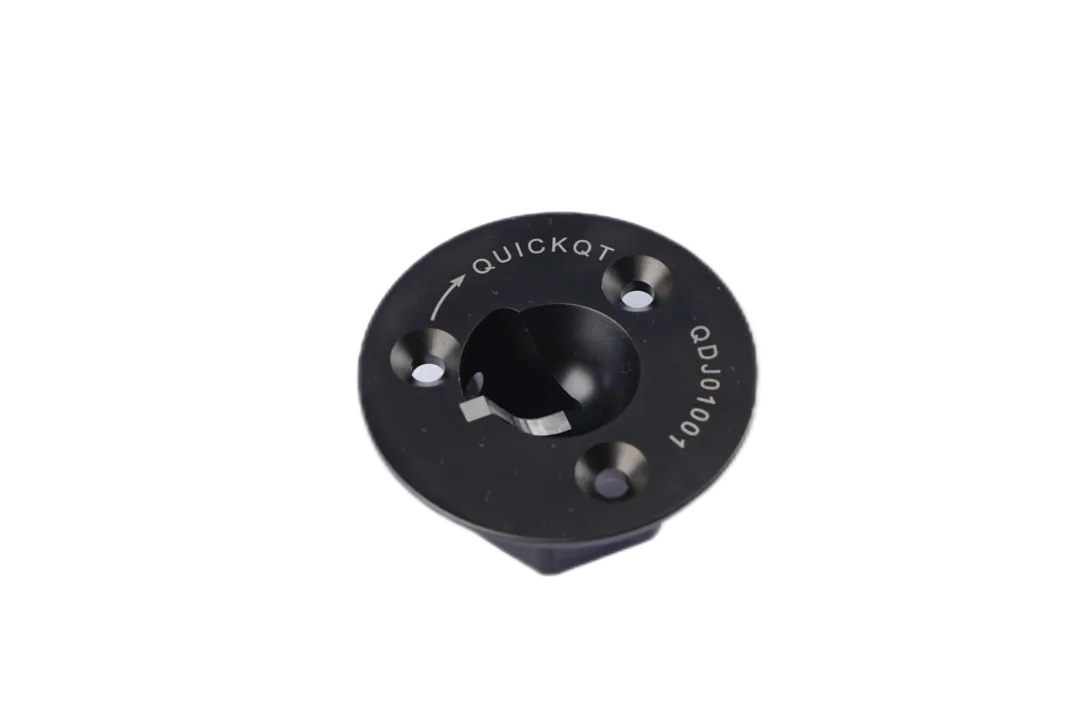

刀具系列 ▼

Cutter series

橋田智能研發的修磨機刀具材質采用進口高硬度合金，通過機加工、熱處理、涂層等工藝保證刀具的可靠性和壽命。

類型包括單刃、雙刃、三刃、組合式等。可適用切削式、整形式、標準式、異形電極帽，滿足不同生產工況需求。

單刃刀具

高硬度、高韌性

雙刃刀具

高硬度、高韌性

三刃刀具

高硬度、高壽命

客戶案例  ▼

Customer case

某主機廠客戶因整車產線項目生產需要，與橋田智能就白車身焊裝產線電極帽修磨機項目達成合作。

針對現場異形焊鉗修磨不穩定、修磨質量差等系列問題，橋田技術團隊通過測試驗證出最優的修磨工藝參數，提出一套全面的解決方案：通過使用固定式/電動擺臂式/修磨換帽一體機，來進行焊鉗電極帽的自動修磨和自動拆換帽。

截止目前，該項目成功交付了3000余臺修磨機設備，在高質量的修磨同時確保了焊點強度和車身安全性。解決了現場18°大夾角異形焊鉗的修磨穩定性、小喉深焊鉗機型適配、單面焊修磨、其他利舊品牌擺臂擺入不到位修不到的難題。加快了客戶整體項目進程，助力客戶產能整體提升28%。

除橋田智能修磨機全系列產品，在23年上市的橋田工業連接器、磁力換模系統、抓取系統及今年7月發布的自動涂膠系統等機器人末端工具，目前均已應用行業內知名企業。

關于橋田智能機器人末端工具，更多精彩我們9.24日-9.28日上海工博會見哦！
